Освещение бассейнов: нормы освещённости и подбор светильников

Расчёт освещения бассейна, сделанный по полу обходной дорожки, а не по зеркалу воды, не подтверждается на приёмке — СП 440.1325800.2023 нормирует уровень именно на поверхности воды: 300 лк для зала ФОК, 500 лк для плавания класса I.

Расчёт освещения бассейна, выполненный по полу обходной дорожки, на приёмке не подтверждается — контрольная плоскость другая. СП 440.1325800.2023 нормирует освещённость на зеркале воды, и разница между этой плоскостью и полом на той же отметке меняет результат расчёта: часть светового потока уходит в толщу воды и на дно, часть отражается обратно. Прежде чем выбирать светильники, нужно зафиксировать класс объекта, плоскость нормирования и режимы работы — от этого зависит и уровень освещённости, и количество приборов.

Для зала бассейна физкультурно-оздоровительного комплекса СП 440.1325800.2023 задаёт 300 лк на поверхности воды при равномерности U0 не менее 0,7 и объединённом показателе дискомфорта не выше 24. Для плавания, водного поло и синхронного плавания уровень зависит от класса соревнований: класс I — 500 лк, класс II — 300 лк. Это разные цифры, и переносить одну из них на весь объект нельзя.

Разница между 300 и 500 лк напрямую меняет количество приборов и установленную мощность, поэтому класс объекта фиксируется в задании до начала расчёта, а не подгоняется под уже закупленное оборудование. Если объект многофункциональный — тренировки, соревнования, свободное плавание в разные часы — схему проектируют под наибольшее требование с возможностью снижения уровня освещённости в остальных режимах.

В зале одновременно работают три линии зрения, и светильник, приемлемый для одной из них, может мешать другой. Пловец на спине смотрит вертикально вверх, и прибор, подвешенный прямо над дорожкой, попадает в поле зрения без всякого экранирования. Судья на бортике теряет видимость касания и разделительных линий из-за отражённой блёскости от поверхности воды — зеркало воды работает как отражатель, направляющий яркое пятно в глаза.

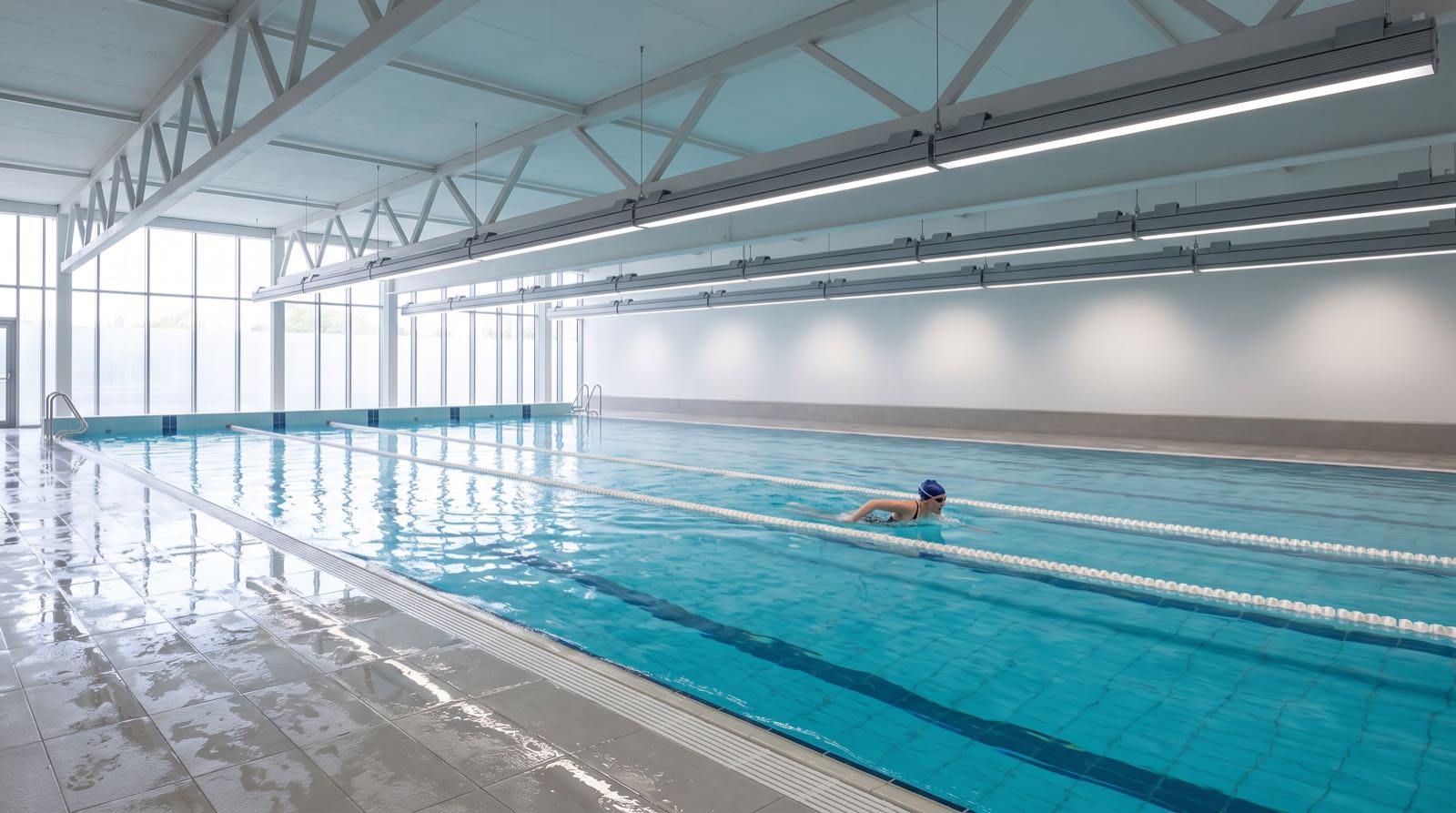

Отсюда практическое правило расстановки: приборы выносят из зоны непосредственно над дорожками, а свет на воду направляют под углом, а не вертикально вниз. UGR по СП 440.1325800.2023 для зала бассейна — не выше 24, но люди в воде двигаются и меняют положение головы, поэтому расчётные точки ослепления не заменяют продуманное расположение приборов и подбор кривой силы света.

Степень защиты по ГОСТ 14254-2015 описывает устойчивость к воде и пыли, но ничего не говорит о поведении корпуса, крепежа и уплотнений в среде с хлором и постоянным конденсатом. Это частая ошибка при подборе светильников для такого объекта: берут прибор с высокой степенью защиты как достаточное решение, а через один-два сезона на корпусе появляются следы коррозии, закисает крепёж, теряют эластичность уплотнения — притом что влага внутрь корпуса могла и не попасть.

В зале одновременно действуют три фактора: влажность, близкая к предельной, конденсат на холодных поверхностях и продукты водоподготовки в воздухе. Поэтому по паспорту проверяют не только код IP, но и сплав и покрытие корпуса, материал крепежа и подвесов, состав уплотнений, конструкцию кабельного ввода. Отдельно смотрят на подвесы и закладные детали: сам светильник может пережить среду, а кронштейн, на котором он висит над чашей, — нет.

Помещение делится на зоны по удалённости от воды, и для каждой заданы свои требования к напряжению питания, классу защиты от поражения током и способу подключения. Светильник, допустимый на потолке зала, может быть неприменим у кромки воды или в нише подсветки чаши — поэтому сначала определяют, в какую зону попадает каждая группа приборов, и только потом выбирают исполнение. Обратный порядок означает замену оборудования уже на стадии согласования проекта.

Второй вопрос, который в проекте часто всплывает поздно, — обслуживание. Заменить прибор над зеркалом воды нельзя ни со стремянки, ни с обычного подъёмника: пола под ним нет, а слив и повторное наполнение чаши — это простой объекта и расходы на воду и подогрев. Способ доступа закладывается на стадии проекта: вынос приборов за периметр чаши, установка на фермах с доступом с обходной дорожки или лебёдочные системы опускания. Отсюда же требование к однородности парка светильников — чем меньше типов приборов в зале, тем реже возникает необходимость такого доступа.

Съёмка меняет задачу расчёта: вместо освещённости на воде считают вертикальную освещённость в направлении камер. Для телетрансляции СП 440.1325800.2023 задаёт индекс цветопередачи Ra не ниже 90 и индекс красного R9 не ниже 60 — обычное освещение спортивного зала по той же норме допускает Ra не ниже 80. Прожекторы при этом расставляют так, чтобы они не попадали в кадр и не давали бликов в объективах.

Пульсация для спортивных объектов ограничена жёстче общего требования: для светодиодных светильников без диммирования СП 440 задаёт коэффициент пульсации не выше 1%, при диммировании в диапазоне 30–90% светового потока — не выше 5%. При замедленной съёмке техническое задание вещателя может оказаться строже норматива, поэтому режим работы драйверов согласуют с телепроизводством до заказа оборудования.

На обходной дорожке важна не столько величина освещённости, сколько отсутствие бликов на мокрой плитке и различимость кромки чаши: зеркальная поверхность мокрого пола отражает свет так же, как вода. В раздевалках и душевых к влаге добавляется режим уборки, и исполнение подбирают по степени защиты и стойкости к моющим средствам — для струйной мойки степени защиты IP54 недостаточно, по ГОСТ 14254-2015 нужен минимум уровень IPx5.

При отключении света в зале в воде остаются люди, поэтому аварийное освещение решает не только задачу эвакуации. По СП 439.1325800.2018 предусмотрено четыре категории: эвакуационное — на путях эвакуации; антипаническое — не менее 0,5 лк на свободной поверхности пола; для зон повышенной опасности — не менее 10% нормируемого рабочего освещения, но не менее 15 лк; резервное — не менее 30% нормируемого рабочего освещения. Чаша бассейна — это и есть зона повышенной опасности: при внезапном отключении находящиеся в воде должны оставаться различимыми для персонала, а выходы из воды — видимыми для них самих. Это четыре разные задачи с разными нормируемыми уровнями, и проектируются они раздельно, а не одним типом прибора на весь зал.

Из перечисленных условий складывается требование к оборудованию для зала: коррозионно стойкое исполнение с проверенными по паспорту материалами, IP не ниже требований по мойке, кривая силы света под задачу расстановки и Ra в соответствии с режимом — рабочим или трансляционным. Для основного объёма зала и подсветки конструкций подходит серия LC LINE IP65: исполнение LC 14-LINE (0,5) IP65 OP 4000K — 14 Вт, световой поток 2440 лм, IP65, Ra80, диапазон эксплуатации −40…+40 °C, монтаж накладной, настенный, подвесной или в линию, базовая цена 5150 ₽ на 07.09.2026.

Для соревновательных объектов с требованиями к телетрансляции и высоким пролётом зала подходит серия LC SKY SPORT: IP67, Ra92, коэффициент пульсации менее 1%, диапазон эксплуатации −50…+50 °C, пять вариантов кривой силы света. Исполнение LC 400-SKY SPORT Д120 5700K даёт 54 800 лм при 400 Вт, базовая цена 91 930 ₽ на 07.09.2026 — актуальные цены и наличие по каталогу серии уточняются на дату обращения.

Для раздевалок, душевых и коридоров, где к влаге добавляется режим уборки, — серия LC OFFICE IP65: исполнение LC 36-OFFICE IP65 OP 4000K — 36 Вт, 5600 лм, IP65, Ra80, базовая цена 5440 ₽ на 07.09.2026. Для аварийного режима в каталоге есть исполнения с блоком аварийного питания на 2,5 и 4 часа — конкретное время подбирается под норму объекта, а не берётся по умолчанию. Количество приборов, их расстановку и мощность в каждой зоне определяет светотехнический расчёт по конкретным планам зала, а не подбор по площади. Требования по каждому блоку зала собраны на странице решения освещение бассейнов, каталог серии — LC LINE IP65, для соревновательных объектов — LC SKY SPORT. Реализованные объекты — в портфолио компании.

Какая освещённость нужна для бассейна?
Зависит от назначения зала и класса объекта по СП 440.1325800.2023: 300 лк на зеркале воды для зала ФОК, 500 лк для плавания класса I, 300 лк для плавания класса II. Единого значения для всех объектов нет.

Можно ли использовать любой светильник IP65 для такого объекта?
Степень защиты по ГОСТ 14254-2015 подтверждает только устойчивость к воде и пыли, а не к хлору и конденсату. Дополнительно проверяют материал корпуса, крепежа и уплотнений по паспорту конкретного исполнения.

Как рассчитывают освещение зала с телетрансляцией?
Отдельно от освещённости на воде считают вертикальную освещённость в направлении камер, применяют Ra не ниже 90 и R9 не ниже 60 и ограничивают пульсацию LED без диммирования до 1% по СП 440.1325800.2023.

Как обслуживать светильники над чашей?
Способ доступа закладывается в проект заранее: вынос приборов за периметр чаши, фермы с доступом с обходной дорожки или лебёдочные системы опускания. Без этого замена одного отказавшего прибора требует слива чаши.
